Das passende Produkt kann aus den nebenstehenden Tabellen anhand der Motorleistung (in KW), den möglichen Abmessungen und des Rohrdurchmessers ausgewählt werden. Die Standardprodukte werden am Einlass mit dem Rohrinnendurchmesser und am Auslass mit dem Rohrausssendurchmesser, um das weiterführende Abgasrohr darüber zu schieben, geliefert. Die zugehörigen Rohrschellen werden mitgeliefert.

Funkenfänger sind Sicherheitsgegenstände. Die Benutzung des richtigen Produktes und die einwandfreie Installation ist entscheidend und muss ernsthaft behandelt werden!

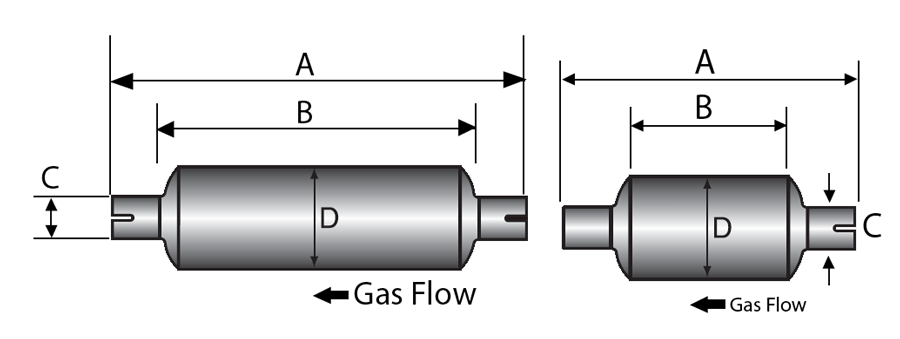

Funkenlöscher Messpunkte Beschreibung

Neue Centrifugal Serie (CS)

Mehr Informationen zur neuen Centrifugal Serie

Modell Länge A [mm] Länge B [mm] Durchmesser [mm] Rohrdurchmesser [mm] Leistungsspektrum [KW]
TGSA30L 490 305 92 32, 38, 45, 51 8-33
WT2L90 640 455 92 26, 32, 38, 45, 51 15-38
TGS2L155 465 275 153 38, 45, 51, 57, 64 20-57
WT2L125 680 500 125 38, 45, 51, 57, 64 22-60
WT2L150 885 665 150 51, 57, 64, 70, 77 37-90
WT2L150x 728 507 150 51, 57, 64, 70, 77 37-90
WT2L175 971 750 175 77, 89, 102 70-150
WT2L200 1145 910 200 102, 115, 128 115-225
WT2L235 1335 1110 235 115, 128, 153 185-340
WT2L300 1490 1250 300 141, 153, 179 245-410
WT2L360 1758 1550 360 153, 179, 204 355-560

Dual Centrifugal Serie (CS-Dual)

Modell Länge A [mm] Länge B [mm] Oval D [mm] Rohrdurchmesser [mm] Leistungsspektrum [KW]
WT150D 1000 760 155 x 308 89, 102, 115 74-180
WT175D 1320 1080 181 x 357 128, 141, 153 140-300
WT200D 1540 1300 205 x 408 153, 179 260-510
WT235D 2015 1775 240 x 478 179, 204 410-680
WT300D 2357 2117 305 x 608 204, 230, 255 520-820

Auxiliary Serie (AS)

Mehr Informationen zur verbesserten Auxiliary Serie

Modell Länge A [mm] Länge B [mm] Durchmesser [mm] Rohrdurchmesser [mm] Leistungsspektrum [KW]
WT1L92 353 135 92 32, 38, 45 4-19
WT1L125 369 145 125 38, 45, 51 12-26
WT1L152 393 165 152 45, 51, 57, 64 15-38
WT1L175 434 200 175 51, 57, 64 23-53
WT1L205 450 205 205 57, 64, 70 30-68
WT1L235 487 235 235 64, 70, 77, 89 52-98
WT1L300 550 300 300 89, 102 67-124

TGL Funkenfänger

Ein kleiner Funkenfänger passend für kleine Dieselmotoren bis 7,5 KW Leistung. Der TGL ist ein kompaktes Leichtgewicht mit runder Form, welches den Gasstrom rund kreisen lässt.

Dieses Modell ist nur in hitzebeständig lackierter Stahlblechversion erhältlich und erfüllt die Anforderungen der ATEX daher nicht.

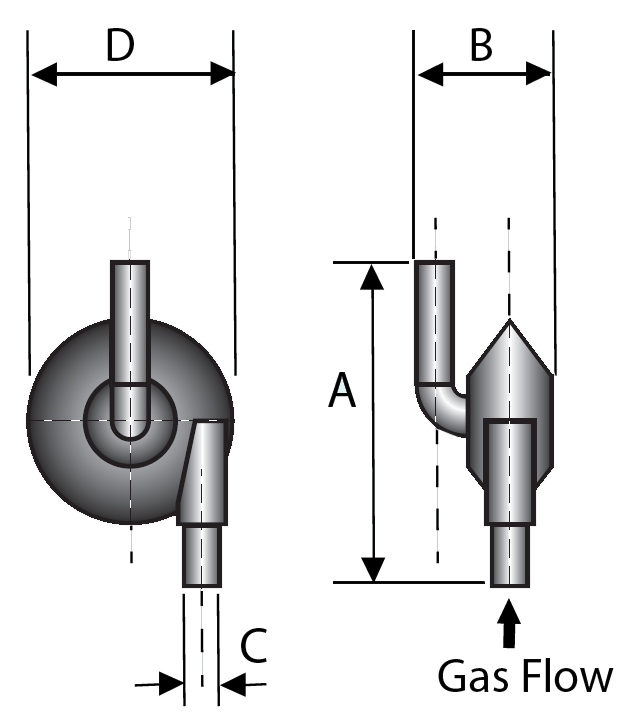

TGL Messpunkte

Leistung [KW] 0-7,5
Länge A [mm] 238
Länge B [mm] 100
Durchmesser C [mm] 26, 32, 38
Länge D [mm] 150
Gewicht [kg] 0,7
Material Stahlblech hitzebeständig lackiert
Teile Nr. TGL 150

Befestigungsmaterial

Standard Funkenfänger haben einen geschlitzten Rohreingang mit gewähltem Innendurchmesser. Dadurch ist eine einfache Verbindung mit einem bestehenden Abgassystem möglich.

Wir empfehlen eine solide Befestigung und bieten dazu eine passende Auswahl an universellen Befestigungsschellen an. Bei der Befestigung ist die freie Bewegung durch Vibration zu berücksichtigen.

Teile Nr. Durchmesser [mm]
UBC 90 90
UBC100 100
UBC 125 125
UBC 150 150
UBC 175 175
UBC 200 200
UBC 235 235

Detailiertes Datenblatt auf Anfrage erhältlich.
